qUPS-P-SC – Raspberry Pi szünetmentes HAT szuperkapacitással

Hosszú élettartamú, karbantartásmentes és környezetbarát szünetmentes tápegység Raspberry Pi-hez, széles üzemi hőmérséklettartománnyal.

Cél – Amit létre akartunk Hozni

Egy olyan szünetmentes tápegységet (UPS) a Raspberry Pi és kompatibilis termékek számára, mely tartós, alacsony a karbonlábnyoma, és zord környezetben is megbízhatóan használható.
Mivel a hagyományos UPS megoldásoknál az akkumulátor jelenti a szűk keresztmetszetet a fenti követelmények szempontjából, mi energiatárolásra a Szuperkapacitást (SuperCapacitor) választottuk. Ennek a technológiának extra magas a töltési ciklusszáma, széles az üzemi hőmérséklet-tartománya, és sokkal környezetbarátabb termék.

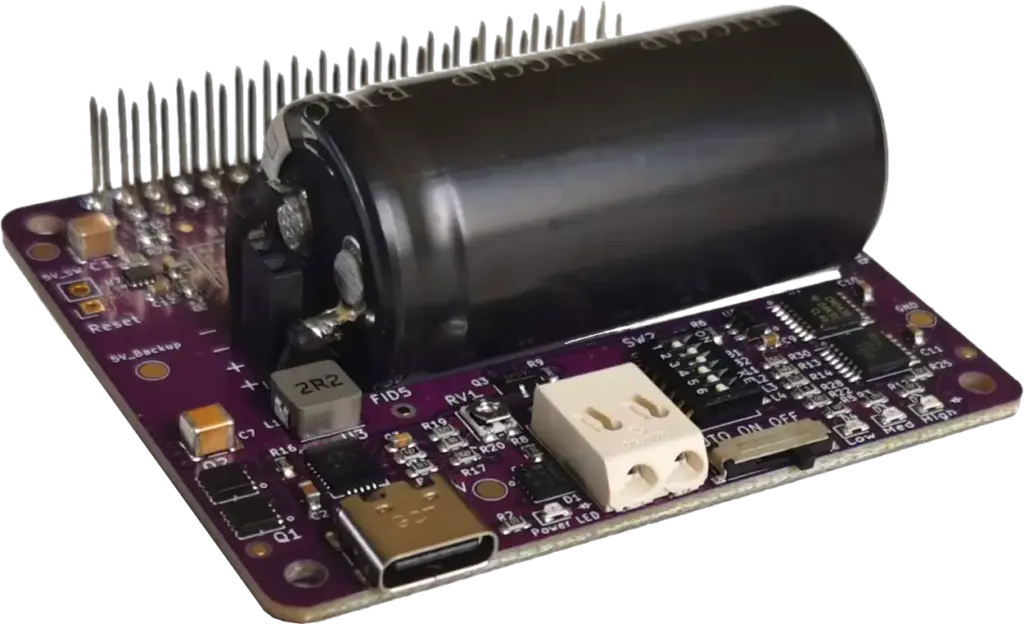

Raspberry szünetmentes HAT szuperkapacitássale

Tervezési szempontok – Ahogyan gondolkoztunk

  • Formátum

    Az egyszerű összeszerelés érdekében a qUPS HAT formátumú, könnyen csatlakoztatható a 40 tűs csatlakozón keresztül.

  • Szuperkapacitás

    A szuperkondenzátorok tartósak, megbízhatóak a legszélsőségesebb hőmérsékleten is, ráadásul kis méret mellett is jelentős energiát tárolnak.

  • Kiemelkedő hatásfok

    A megnövelt üzemidő elérése érdekében egy magas hatékonyságú feszültségnövelő áramkörrel tápláljuk a Raspberry Pi-t.

  • Minimális táplálási veszteség

    Az offline topológia nagyon hatékony hálózati üzemben. A bemeneti áramellátás kimaradása esetén a rendszerben egy nagyon rövid áramszünet (< 1 ms) következik be. Ezt a Raspberry Pi érzékeli, de a működésére nincs hatással.

  • Moduláris kialakítás

    A csatlakozó érintkezői hosszúak, és mindegyik felhasználható a termék teteje felől.

  • Kommunikációs képesség

    Képes figyelmeztetni a Raspberry Pi-t, hogy legyen elegendő ideje a biztonságos leállásra, elkerülve ezzel az operációs rendszer összeomlását. Ez akkor történik, ha a fő tápellátás megszakad, vagy a rendszer energiaszintje kritikussá válik.

  • GPIO kapcsolat

    Kezdők számára egyszerű a programozása. Az I2C busz korlátja általában a vonali kapacitás, ezért kerülni kell a további terhelést. A tüskesoron sok GPIO port található, és 3 lehetőség közül is lehet választani.

  • Kommunikáció kikapcsolhatóság

    Az összes GPIO port használható más funkcióra is

  • Megbízható csatlakozás

    A táp- és jelcsatlakozást masszív, forrasztott tüskesor biztosítja. A Pogo pinek nem megbízhatóak.

  • Zéró firmware

    Mindent hardverből oldunk meg.

  • Lekapcsolási probléma kezelése

    Ha a tápellátás visszatér, miközben a Raspberry Pi már szoftverből leállított állapotban van, megeshet, hogy ebben az állapotban ragad. A qUPS képes ezt a helyzetet megfelelően kezelni.

  • Biztonságos indítás

    Alacsony szuperkondenzátor-energiaszint esetén áramszünetnél a Raspberry Pi nem tudna biztonságosan indulni és leállni. Az AUTO mód ezt megelőzi, mert a készülék csak egy állítható energiaszint elérése után kapcsol be.

  • Újraindítási ciklus elkerülése

    Alacsony energiaszint esetén a qUPS terhelés alatt nem tudja táplálni a rendszert, ami terhelés nélkül a rendszer ciklikus újraindulását okozza. Az AUTO mód ezt egy állítható energiaszint-határ alatti teljes lekapcsolással előzi meg

  • ON mód – gyors start, max kapacitás

    AUTO módban a Raspberry Pi nem indul el azonnal, és a szuperkondenzátor teljes kapacitása sincs kihasználva. ON mód megoldja ezeket a problémákat, de ezzel elvesznek a biztonsági funkciók.

Paraméterek – Amit megalkottunk

Energitároló egység

Típusa

Szuperkapacitás

Kapacitás

100-120F

Bővíthető kapacitás

Yes

Töltési ciklusok száma

500 000

Működési hőmérséklet tartomány

-40..+70˚C

Várható működési idő Rapsberry Pi 4 esetén teljes terheléssel

30 mp

Fizikai paraméterek

Formátum

Raspberry Pi HAT

Moduláris bővíthetőség

Yes

Cserélhető szuperkapacitás

No
Electromos paraméterek

Töltési áram

2A

Maximális merítési áram

7,5A

Maximális terhelési áram

2,5A

Kimeneti feszültség

5V

Tápellátás

Bementi fesz. a fő tápcsatlakozón

5V

Bemeneti feszültség a kiegészítő csatlakozón

5V

Raspberry Pi 5 hivatalos tápegység (PD) kompatibilis

No
Csatlakozók

Fő tápcsatlakozó

USB-C

Kiegészítő tápcsatlakozó

Yes

Reset

Yes
Kommunikáció

Módszer

3 GPIO port

Opcionális GPIO tripletek száma

3

Kikapcsolás funkció

Yes
Beállítás

Mód választó

AUTO-ON-OFF

Állítható energiaszint határ

Yes

Állítható bemeneti szint határ

Yes
Biztonság

Fordított polaritás védelem a kiegészítő tápcsatlakozón

Yes
Vezérlés

Raspberry Pi táp vezérlés külső forrásból

Yes
Jelzés

Bemeneti feszültség megléte

Yes

Szuperkapacitás feszültség szint

3 LED

Szoftver

Vezérlő szoftver

C++ and Python

Dokumentáció – ahol több információt találhatsz

Github

Még több információ, felhasználói kézikönyv és vezérlő szoftver (C++ & Python) a Github-on található.

Töltsd le a vezérlő szoftvert
Olvasd el a felhasználói kézikönyvet
Egyéb információ
